PHC PILE Technical Specifications
Built Strong, Designed to Last
성우기업은 철저한 품질 관리와 첨단 기술을 바탕으로 다양한 환경과 설계 요구에 최적화된 PHC 파일을 제공합니다.
설계 성능 데이터부터 구조적 특성, 중량 정보, 치수 관리 기준, 그리고 강도 검증에 이르기까지,완벽한 기초 설계를 위한 모든 정보를 이곳에서 확인하실 수 있습니다.
지금, 성우기업이 만들어가는 더 강하고, 더 안전한 기반 기술을 경험해보세요.
Performance Data
PHC 파일 성능표
성우기업의 PHC 파일은 고강도 설계와 철저한 품질 관리를 바탕으로 안정적인 지지력과 탁월한 내구성을 제공합니다. 설계 기준 강도, 허용 하중, 휨 모멘트 등 주요 성능 데이터를 통해 보다 경제적이고 안전한 기초 설계가 가능합니다.
고강도 PHC PILE
외경
두께
종별
기준 휨 모멘트
콘크리트
단면적
환산
단면적
환산단면
2차 모멘트
환산단
면계수
설계 휨 모멘트
허용축
방향 하중
D
mm
T
mm
균열
Mcr
(tf.m)
파괴
Mcr
(tf.m)
Ac
(㎠)
Ae
(㎠)
Ie
(㎠)
Ze
(㎠)
균열
Mcr
(tf.m)
파괴
Mcr
(tf.m)
Pa
(kN)
500
80
A
10.5
15.8
1056
1,085
247,549
9,902
11.6
17.4
1,740
B
15
27
1,114
253,900
10,156
15.7
31.8
1,780
600
90
A
17
25.5
1442
1,480
496,407
16,547
19.3
28.1
2,370
B
25
45
1,519
509,386
16,980
25.8
51.6
2,430
초고강도 PHC PILE
외경
두께
종별
기준 휨 모멘트
콘크리트
단면적
환산
단면적
환산단면
2차 모멘트
환산단
면계수
설계 휨 모멘트
허용축
방향 하중
D
mm
T
mm
균열
Mcr
(tf.m)
파괴
Mcr
(tf.m)
Ac
(㎠)
Ae
(㎠)
Ie
(㎠)
Ze
(㎠)
균열
Mcr
(tf.m)
파괴
Mcr
(tf.m)
Pa
(kN)
500
80
A
10.5
15.8
1056
1,085
247,549
9,902
11.6
17.2
2,960
B
15
27
1,114
253,900
10,156
16.1
30.7
2,580
600
90
A
17
25.5
1442
1,480
496,407
16,547
19.3
27.9
4,040
B
25
45
1,519
509,386
16,980
26.9
50.1
3,530
Standard Design Diagram

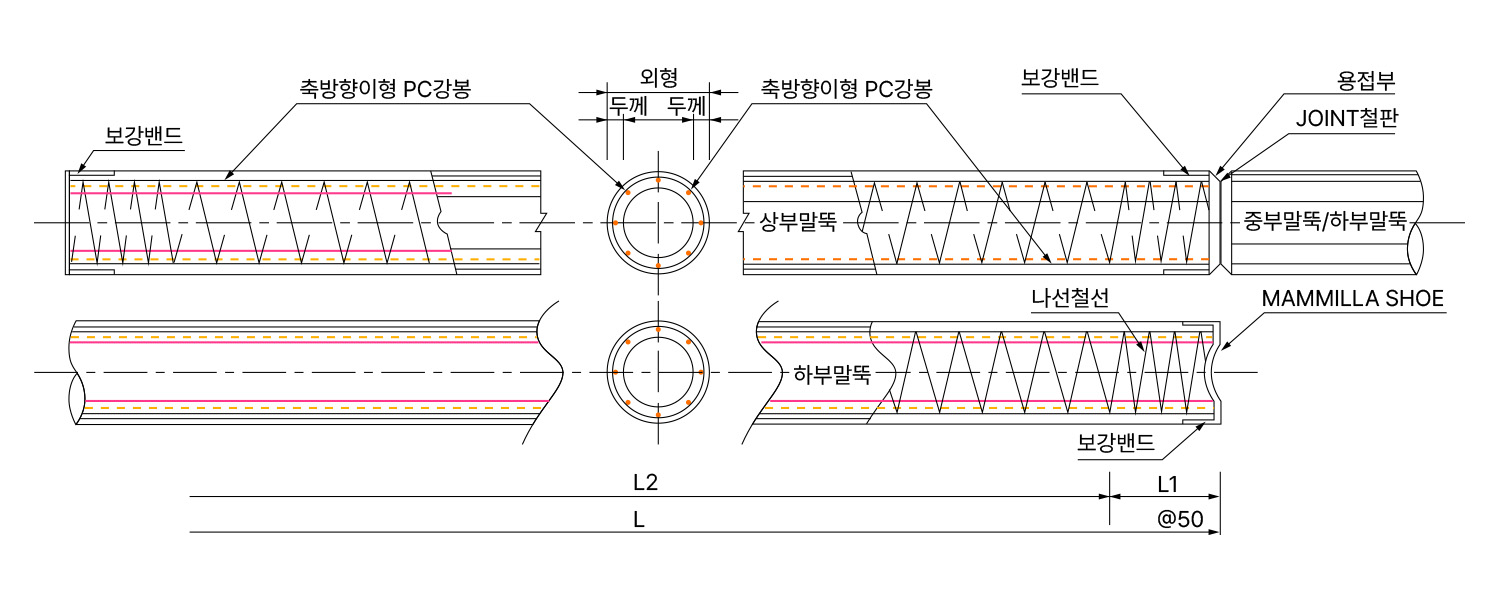

PHC 파일 표준구조도
PHC 파일의 구조적 특성을 한눈에 확인할 수 있도록 표준 구조도를 제공합니다. 단면 형상, 철근 배치, 선단부 설계 등 주요 구조 요소를 직관적으로 확인하여 설계와 시공에 최적의 선택을 하실 수 있습니다.
Weight Chart
PHC 파일 중량표
파일 규격별 중량 정보를 활용하여 현장 조건에 맞는 효율적인 자재 운반과 설치 계획이 가능합니다. 중량 데이터는 시공 안전성과 작업 효율성 향상을 위한 중요한 기준으로 활용됩니다.
외경
단위중량
길이 및 중량(ton)
D(mm)
tonf.m
5m
6m
7m
8m
9m
10m
11m
12m
13m
14m
15m
500
0.269
1.345
1.614
1.883
2.152
2.421
2.69
2.959
3.228
3.497
3.766
4.035
600
0.3675
1.8375
2.205
2.5725
2.94
3.3075
3.675
4.0425
4.41
4.7775
5.145
5.5125
Dimensional Tolerance
PHC 파일 치수의 허용오차
PHC 파일의 치수 허용 오차는 정밀한 품질 관리를 통해 국내외 기준을 충족하며, 안정적인 시공 품질을 보장합니다. 외경, 두께, 길이 등에 대한 허용 오차 정보를 확인하고 현장 적용 시 고품질 결과를 경험하세요.
바깥지름
허용차
길이
바깥지름
두께
D500 ~ D600
길이의 ±0.3(%)
+5, -2
+규정하지 않는다
0
※비고
1.PHC 말뚝 바깥지름은 몸체 1단면에서 직교축을 따라 측정한 2개값의 평균값으로 한다.
2.PHC 말뚝 뚜께는 몸체의 끝부 1단면에서 직교축을 따라 측정한 4개값의 평균값으로 한다.
3.이음부 바깥지름 허용차는 PHC 말뚝 바깥지름에 대해 +5, -3mm 한다.
Bending Strength Test

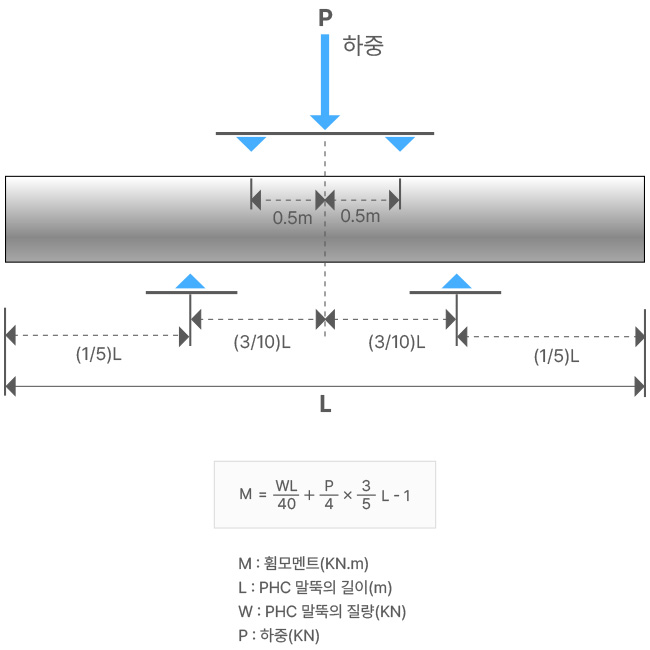

PHC 파일 휨강도 실험
PHC 파일은 말뚝 길이의 3/5 지간을 기준으로 지지한 후, 지간 중앙에 연직하중 P를 가해 휨 모멘트를 측정하는 방식으로 철저한 휨강도 시험을 수행합니다. 이를 통해 구조물의 안정성과 내구성을 검증하며, 실제 사용 환경에서도 뛰어난 강도를 발휘합니다.
Bending Strength Test

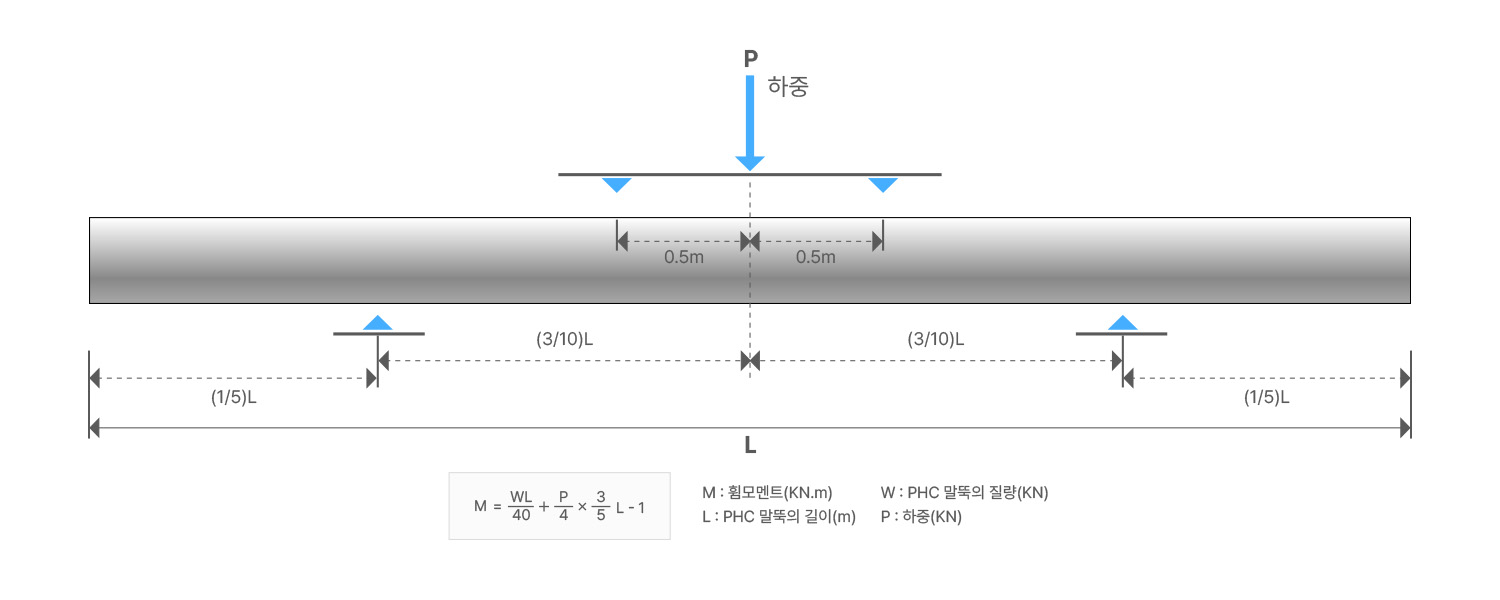

PHC 파일 휨강도 실험
PHC 파일은 말뚝 길이의 3/5 지간을 기준으로 지지한 후, 지간 중앙에 연직하중 P를 가해 휨 모멘트를 측정하는 방식으로 철저한 휨강도 시험을 수행합니다. 이를 통해 구조물의 안정성과 내구성을 검증하며, 실제 사용 환경에서도 뛰어난 강도를 발휘합니다.
